Combien d'espace de dégagement ai-je besoin au-dessus de la porte de garage (résidentielle) ?

Idéalement, 12" (305 mm) sont nécessaires afin de pouvoir utiliser une ferronnerie avec des ressorts de type torsion. Si vous avez entre 4 ¾" et 12" (entre 121 et 304 mm), on utilisera un système à double rail pour dégagement réduit. Si vous désirez installer un ouvre-porte de garage électrique, ajoutez 2" (51 mm) en plus des mesures mentionnées. Pour un système de rail à dégagement réduit, il n’est pas nécessaire d’avoir le 2 pouces (51 mm) supplémentaire.

Avertissement

BESOIN D’AIDE ?

Pour votre sécurité et celle de vos proches, nous vous recommandons de contacter l’un de nos experts en portes de garage. Obtenez sans frais une soumission écrite.

Torsion1 Extension2
Dégagement Type d'opération Dégagement Type d'opération
0" à 4 ¾" Pas de possibilité (abaisser le cadre de la tête de porte) 0" à 4 ¾" Pas de possibilité (abaisser le cadre de la tête de porte)
4 ¾" à 12"



Dégagement réduit (double rail horizontal) 4 ¾" à 8 ½"



Dégagement réduit (double rail horizontal)
12" et plus Standard (rayon de 12")3 8 ½" et plus Standard (rayon de 10")
Torsion1
Dégagement Type d'opération
0" à 4 ¾" Pas de possibilité (abaisser le cadre de la tête de porte)
4 ¾" à 12" Dégagement réduit (double rail horizontal)
12" et plus Standard (rayon de 12")3
Extension2
Dégagement Type d'opération
0" à 4 ¾" Pas de possibilité (abaisser le cadre de la tête de porte)
4 ¾" à 8 ½" Dégagement réduit (double rail horizontal)
8 ½" et plus Standard (rayon de 10")

Conversion: 1 po = 25,4 mm

1. Garaga recommande l'utilisation de ressorts de type torsion pour un meilleur fonctionnement de la porte et pour plus de sécurité.

2. Garaga recommande l'utilisation de câbles de sûreté sur toute ferronnerie avec ressorts de type extension pour plus de sécurité.

3. Si vous avez plus de 15 pouces de dégagement, un rayon de 15 pouces est disponible sur demande.

IMPORTANT : Si vous ajoutez un ouvre-porte électrique : ajoutez 2" (51 mm) au dégagement requis pour tout mouvement "standard".

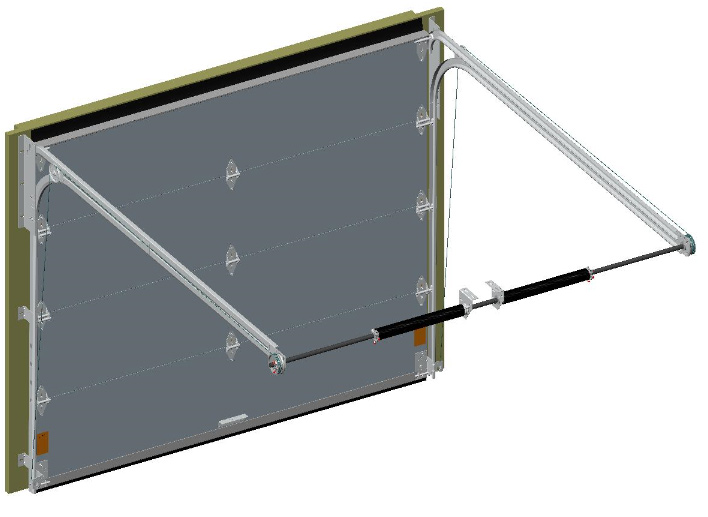

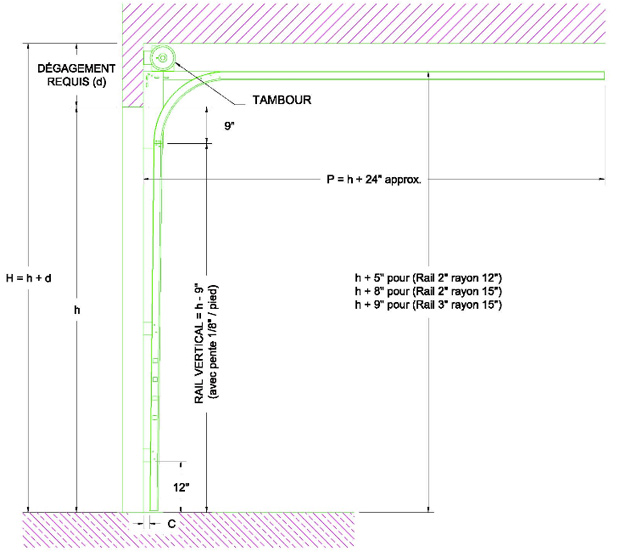

Dégagement requis pour mouvement standardMouvement à dégagement réduit d'un ressort torsion
